1. NAMENA
Auto prekidač svetla C-12V (serija 2) je uređaj za
automatsko paljenje svetla kod automobila. Uređaj uključuje svetla
automatski tek 4 do 5 sekundi posle startovanja motora. Namenjen je za
motorna vozila koja koriste akumulatore nazivnog napona kako 12V tako i
24V. Vozač je rasterećen razmišljanja o tome da li je upalio svetla
prilikom startovanja motora, ili da li je ugasio svetla posle prestanka
rada motora.
2. TEHNIČKI PODACI
Uređaj se napaja preko kontakt brave sa akumulatora nazivnog napona od 12V ili 24V.
Maksimalna jačina struje za oborena svetla je 20A.
Maksimalna jačina struje za poziciona svetla je 20A.
3. IZVOĐENJE

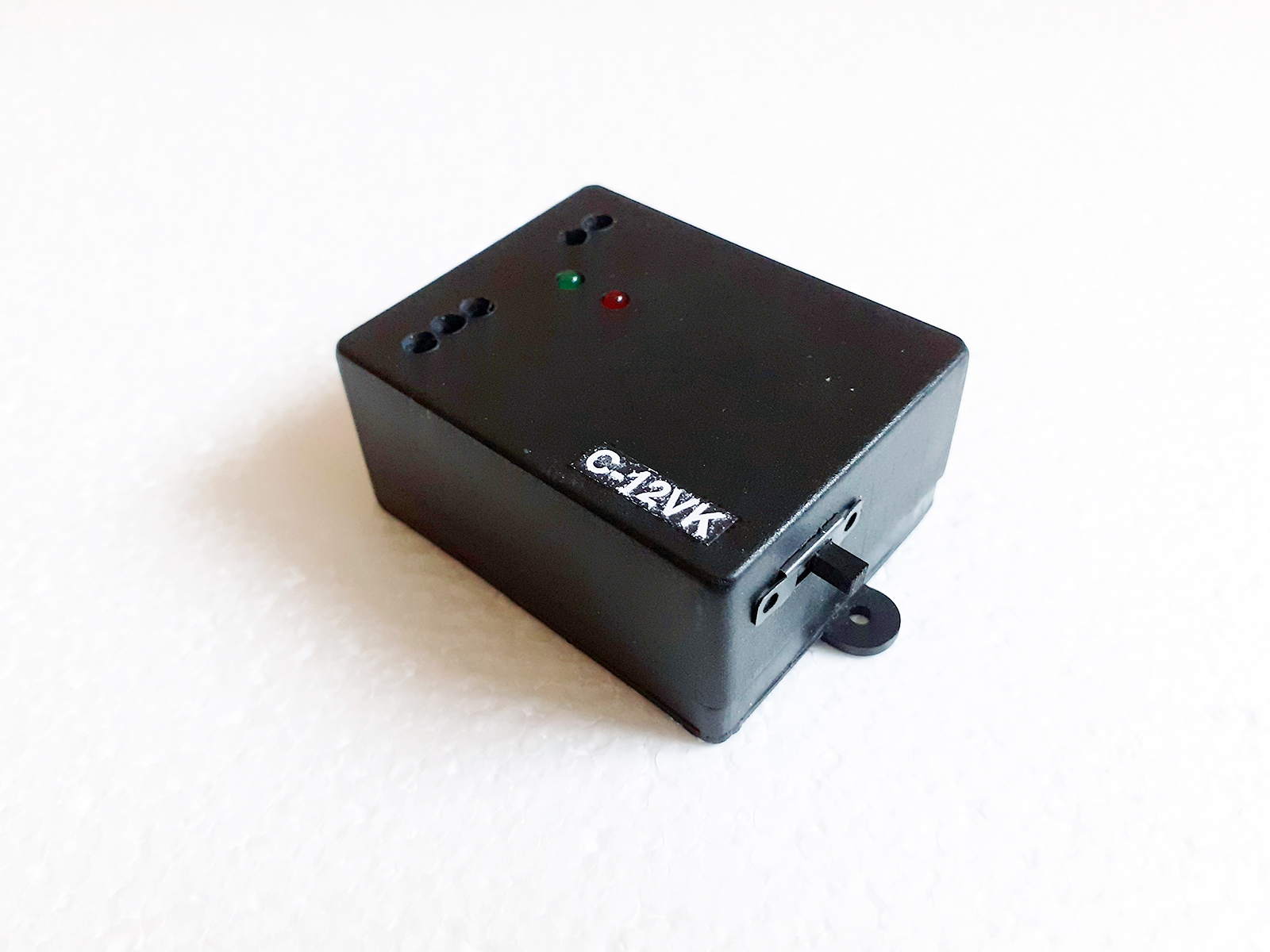

Auto prekidač svetla je smešten u plastičnoj kutiji.
Osnovni elementi uređaja su releji ciji izlazni kontakti ukljucuju poziciono i srednje svetlo, a njima upravlja elektronika koja ih ukljucuje nakon nekoliko sekundi kada se motor upali.
Uredjaj poseduje signalizaciju sa dve LED diode. Zelena svetli kada se da kontakt na automobilu. Crvena svetli kada uredjaj ukljuci svetla na Vasem automobilu.
Sa desne strane je prekidac koji iskljucuje svetla iako je motor u radu.
4. PRIKLJUČIVANJE
Ugradnju i priključivanje poveriti isključivo stručnom licu.
Auto prekidač svetla se priključuje paralelno manuelnom prekidaču svetla što je prikazano na šemi povezivanja.

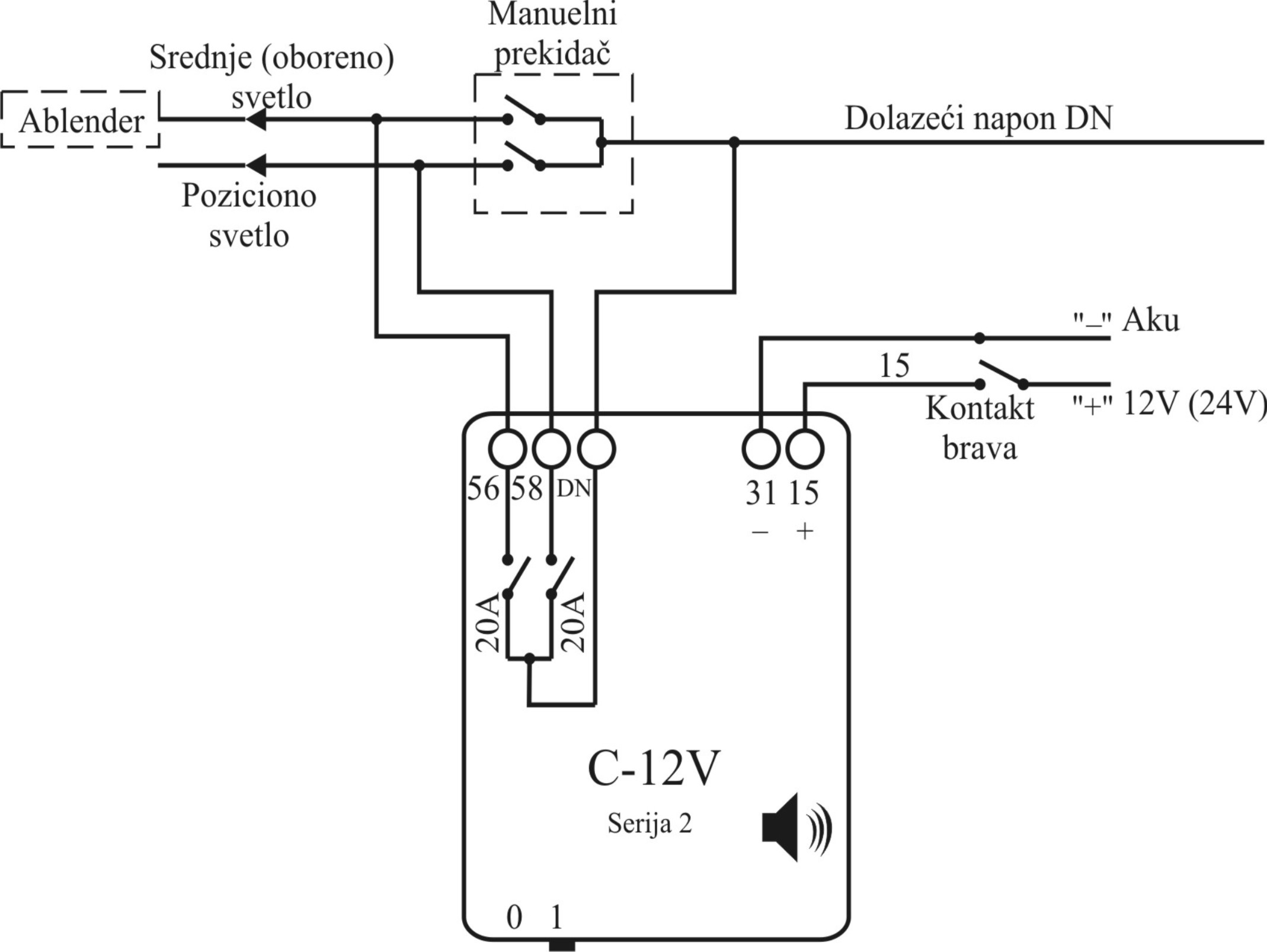

šema povezivanja uređaja
- Na priključak redne kleme označene sa "15 +" dovodi se sa kontakt brave napon napajanja sa akumulatora (12V).
- Na priključak "31-" se dovodi negativan pol sa akumulatora.
- Na priključak DN (Dolazeći Napon)
se dovodi dolazeći napon. Kod većine vozila je to
pozitivan napon, ali kod nekih (npr. koreanskih) je to negativan
napon. Za ovaj uređaj (serija 2) polaritet tog napona nije važan, jer
releji uređaja taj napon samo prenose dalje do potrošača struje.
- Priključak "58 P" je izlazni napon iz uređaja za poziciono svetlo.
- Priključak "56 S" je izlazni napon iz uređaja za oboreno (srednje) svetlo.
Auto prekidač svetla C-12V ima mogućnost prekidanja struje do 20A
posebno za srednja (oborena) svetla i posebno do 20A za poziciona
svetla.
Ukoliko je potrošnja vašeg automobila veća od 2 x 20A potrebno je ugraditi dodatni relej.
5. OPIS RADA
A. Auto prekidač svetla C-12V ne isključuje funkciju manuelnog prekidača, već se ponaša kao paralelno priključen prekidač.
Uređaj radi na osnovu merenja napona na akumulatoru. Mikrokontroler
ima upisan program koji na osnovu izmerenog napona akumulatora upravlja
relejima koji dovode ili prekidaju dolazeći napon "DN"
i time uključuju ili isključuju svetla. Uređaj ima elektroniku za
samodržeće kontakte releja, koji kad se jednom uključe ne mogu da se
isključe dok se ne ukine napon napajanja na "15+".
Uređaj sa strane ima prekidač za uključivanje i isključivanje. Kada
je ovaj prekidač u položaju "1" uređaj je uključen i gori zelena
LED-dioda.
Posle 4 do 5 sekundi od startovanja motora pali se crvena LED-dioda i
čuje se dvozvučni signal kao znak da su svetla upaljena.
Kod isključenja rada motora preko kontakt brave, nestaje i dovod napajanja uređaja na "15+" pa uređaj automatski odmah isključuje svetla.
Moguće je isključiti uređaj u položaj "0" i raditi sa manuelnim prekidačem svetla.
AUTO PREKIDAČ SVETLA
C-12VK
